Sjøens fortrinnThe sea's advantages
Naturlig vannvolum, etablerte lokaliteter og kjent drift. Natural water volume, existing sites and familiar operations.
Patent 347371 — Havklu AS

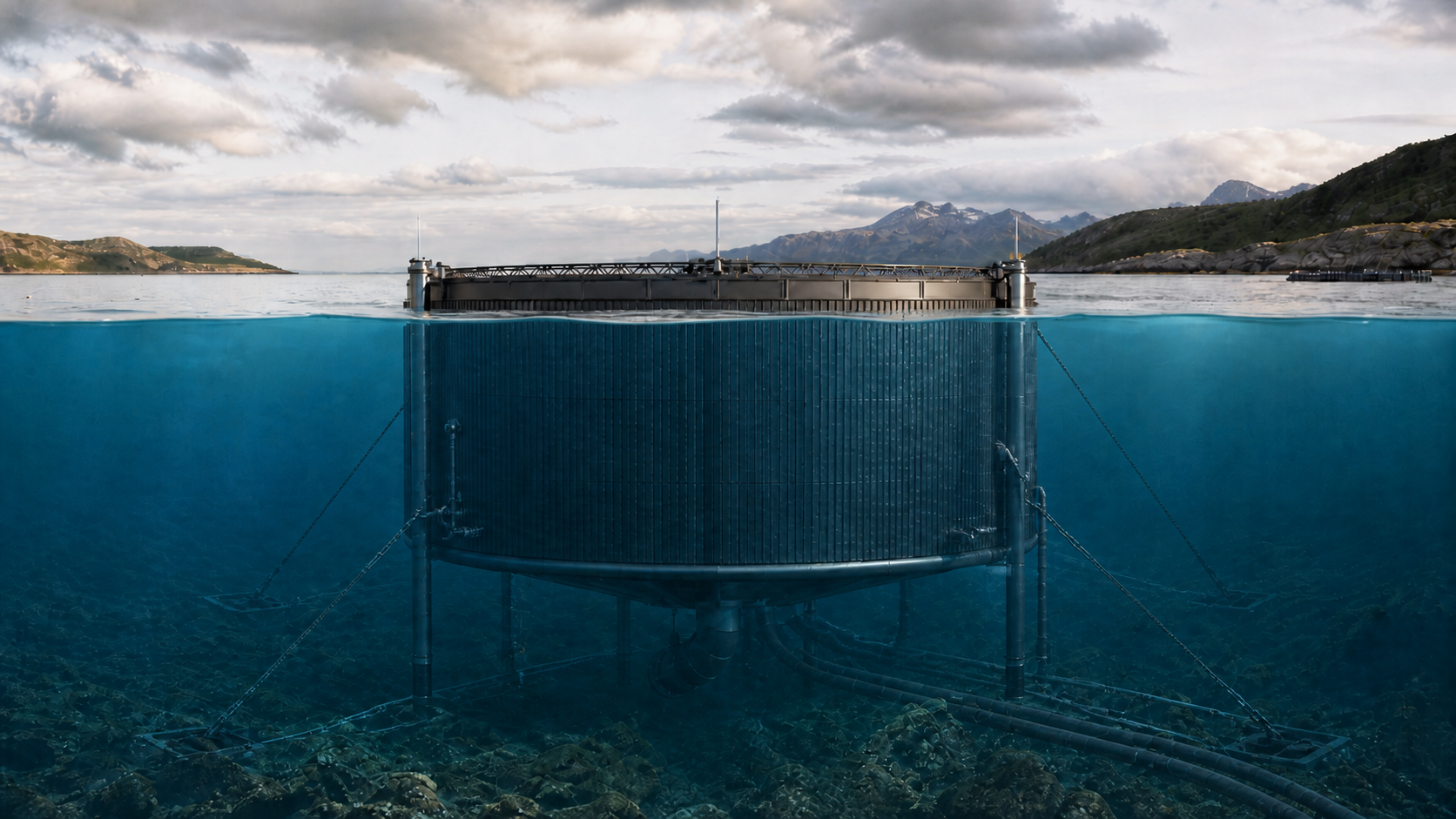

Folkemerden Lukket oppdrett i sjø, utviklet for industriell realisering. Folkemerden Closed sea-based farming, developed for industrial deployment.
Folkemerden er en patentert produksjonsenhet i termoplast, utviklet for å møte kravene til lukket teknologi: tett barriere, kontrollert vanninntak, slamoppsamling og ekstra rømmingssikring. Folkemerden is a patented thermoplastic production unit designed for closed-containment requirements: a tight barrier, controlled water intake, sludge collection and enhanced escape prevention.
Havklu AS søker industriell partner for prosjektering, verifikasjon og første pilot. Havklu AS is seeking an industrial partner for engineering, verification and first pilot deployment.
Tett barriereTight barrier
Kontrollert inntakControlled intake
SlamoppsamlingSludge collection
RømmingssikringEscape prevention
25 000 m³
referansevolum
reference volume
~1 200 t
estimert biomasse
estimated biomass
50–60 MNOK
estimert konstruksjonskostnad, ekskl. utstyr
estimated construction cost, excl. equipment
opptil 50 år
up to 50 yrs
mulig designlevetid ved inspeksjon/renovasjon
possible design lifespan with inspection/renovation
MARKEDET BEVEGER SEG
THE MARKET IS MOVING
Ikke bort fra sjøen.
Ikke bort fra sjøen.
Mer kontroll i sjø.
Not away from the sea.
More control at sea.
Sjøen gir oppdrettet store fortrinn: vannvolum, etablerte lokaliteter og kjent drift. Utfordringen er at åpne merder gir for liten kontroll på lus, smittepress, rømming og utslipp. Folkemerden er utviklet for å beholde sjøens fortrinn - og gi produksjonen mer kontroll. The sea offers major advantages for aquaculture: water volume, existing sites and familiar operations. The challenge is that open net pens provide too little control over lice pressure, disease exposure, escapes and emissions. Folkemerden is designed to keep the advantages of sea-based farming - while giving production more control.

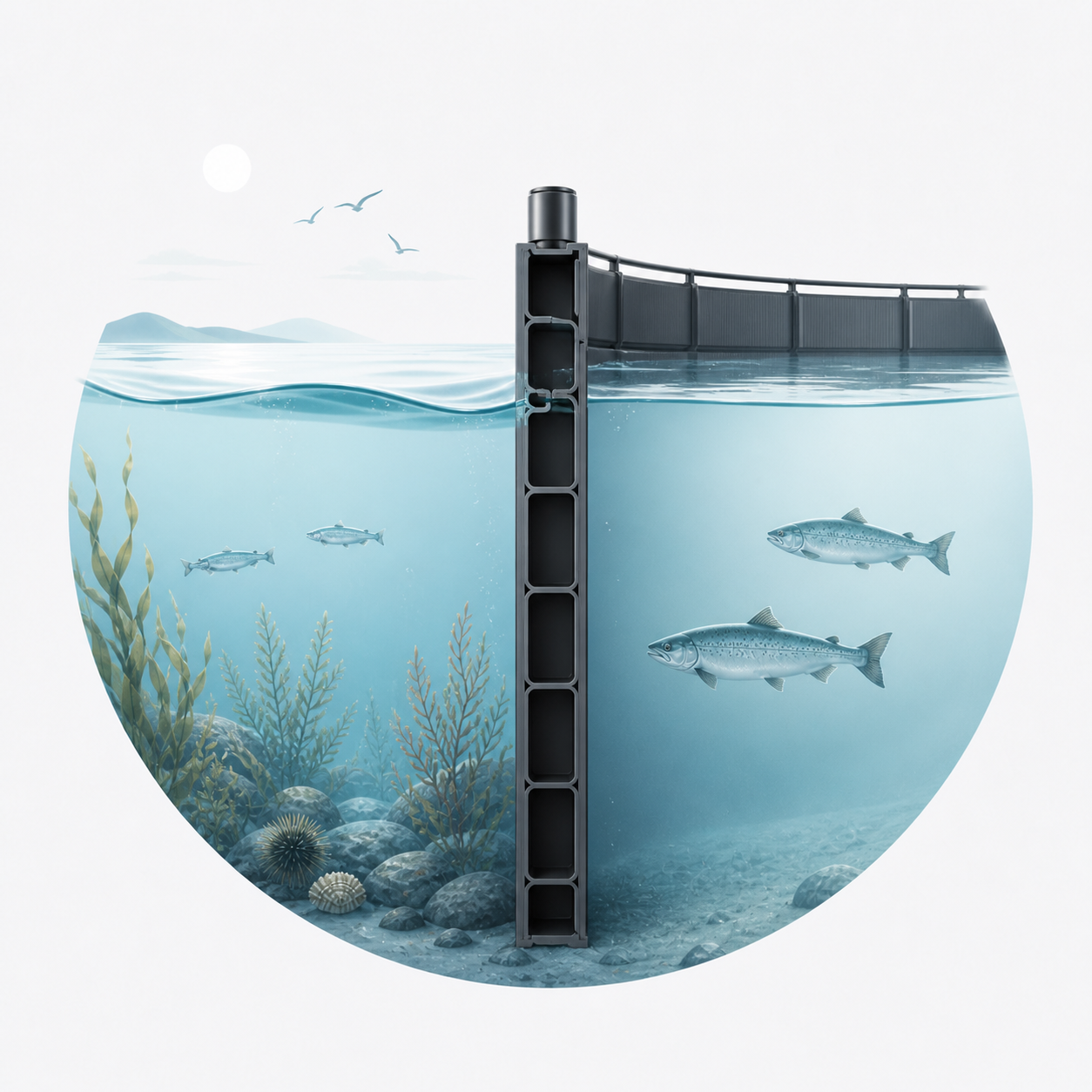

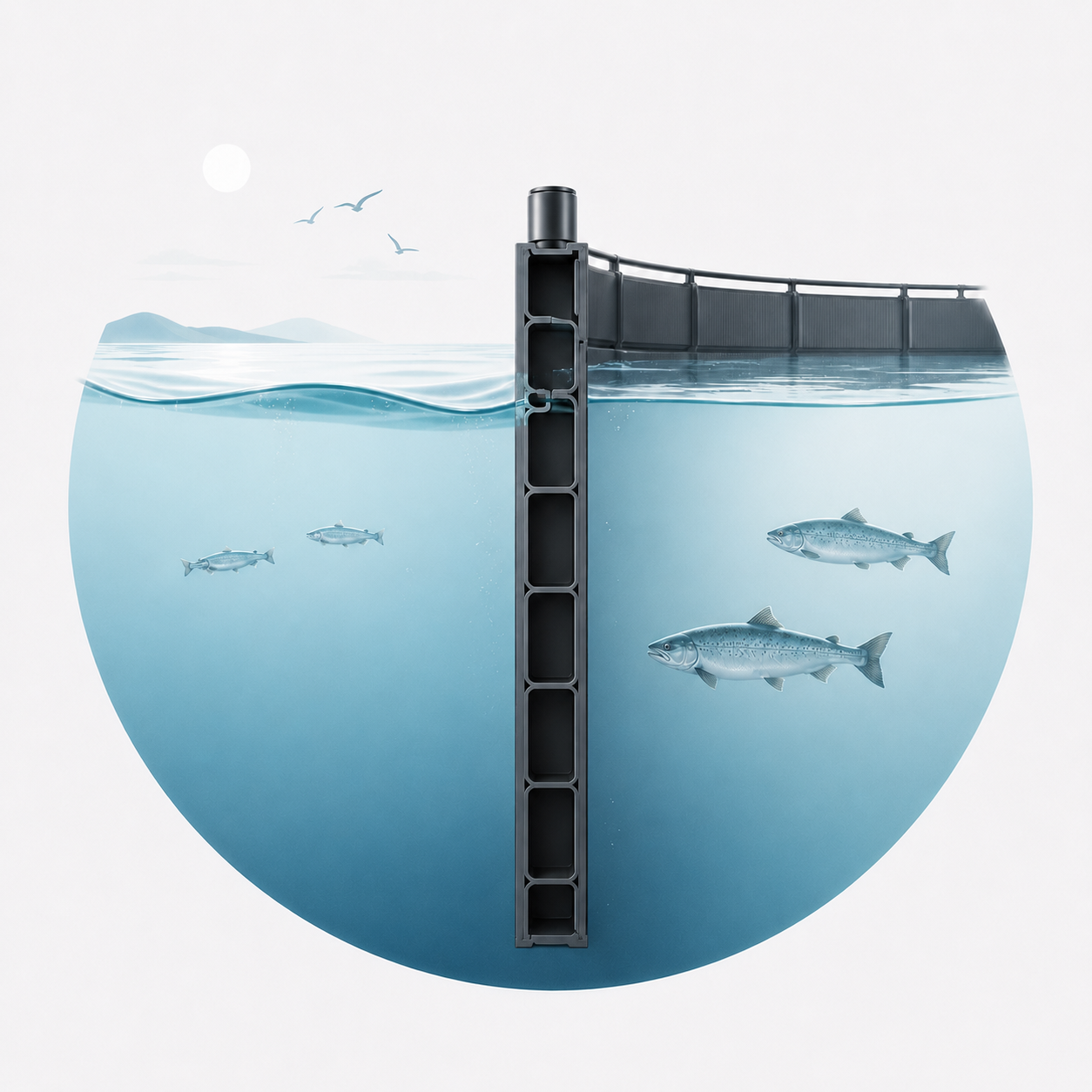

Mer kontrollMore control
Bedre skjerming mot lus, smittepress, rømming og utslipp. Better shielding from lice pressure, disease exposure, escapes and emissions.

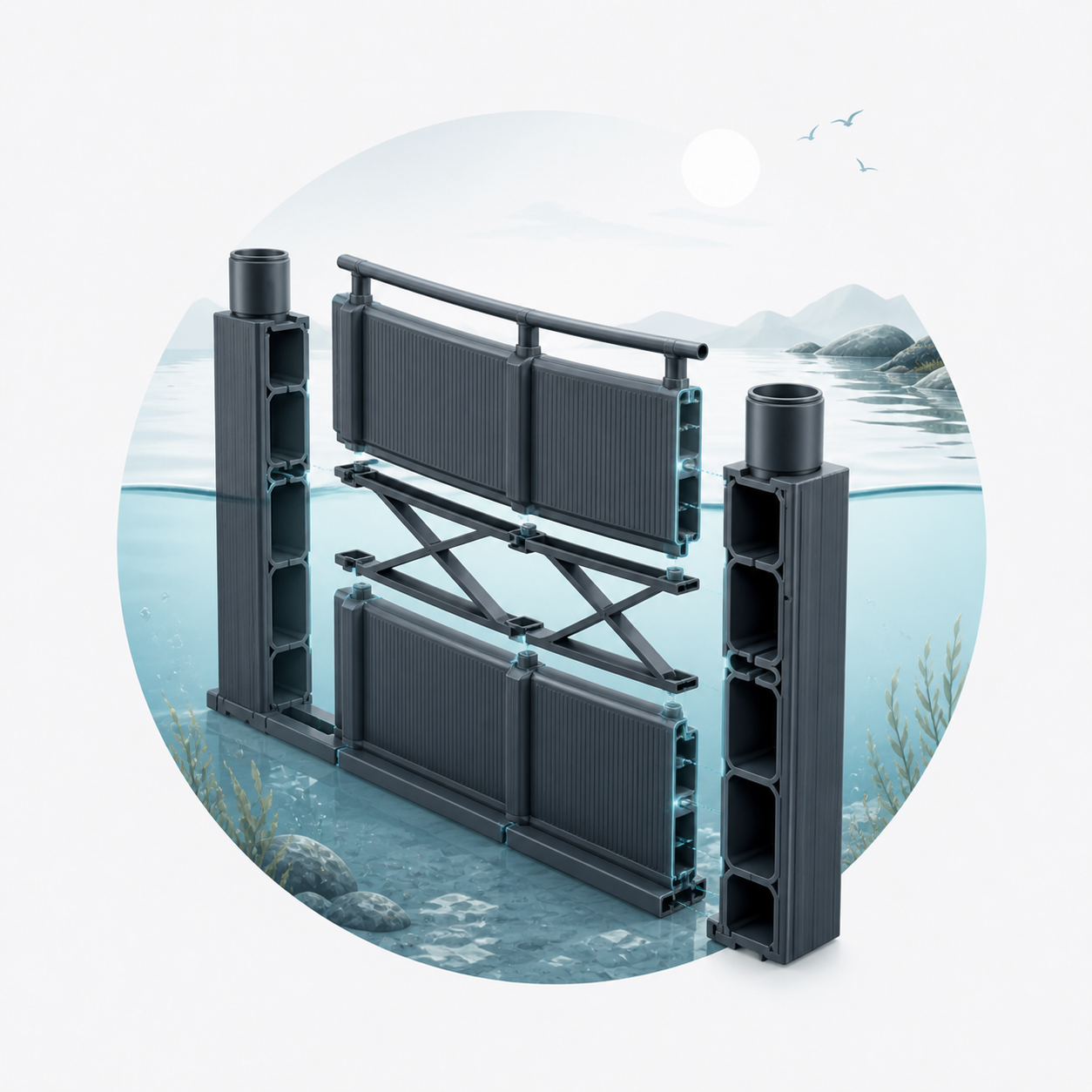

Byggbar løsningBuildable solution
Termoplast, enkel byggemetode, kjent utstyr og trinnvis innfasing. Thermoplastic, simple construction method, known equipment and stepwise deployment.

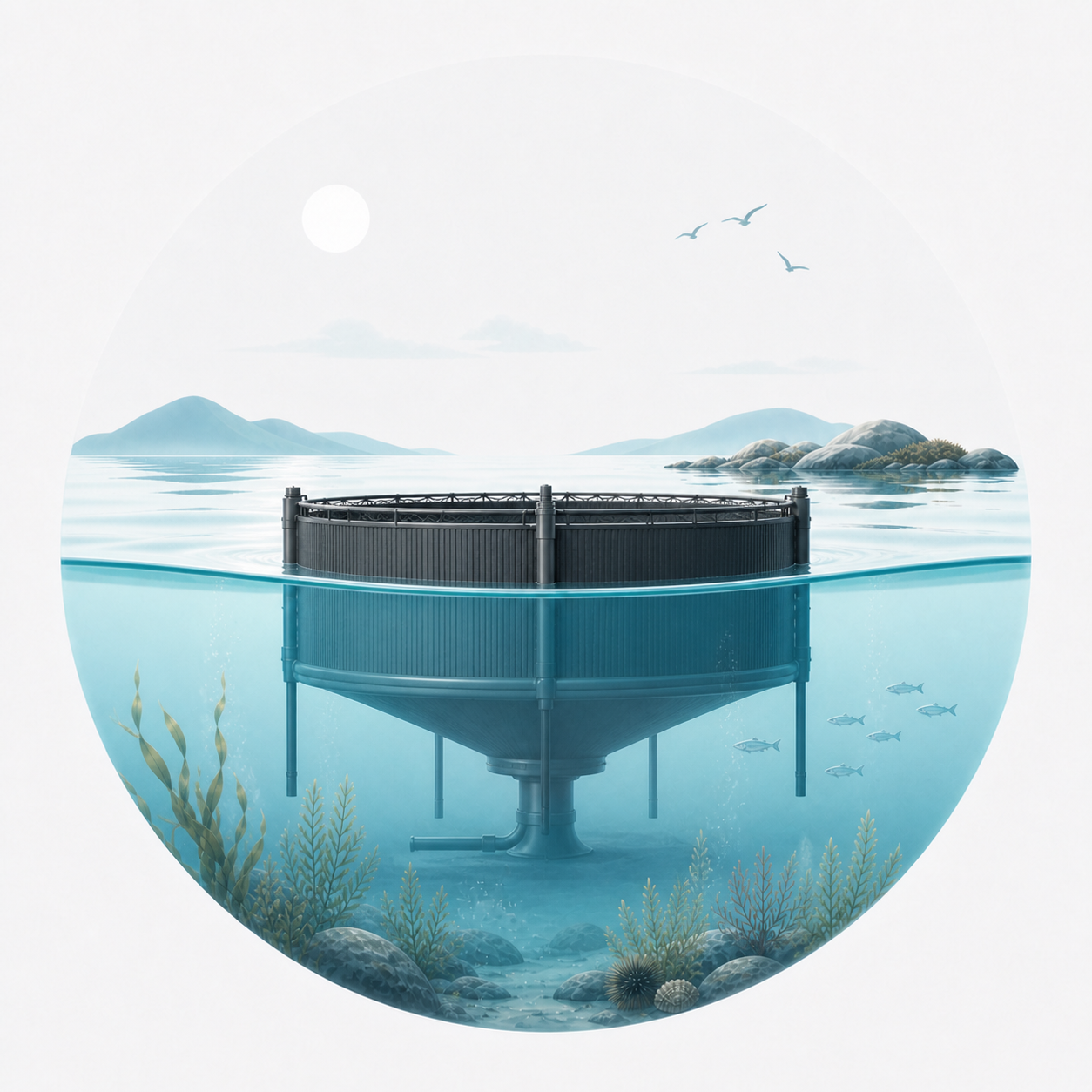

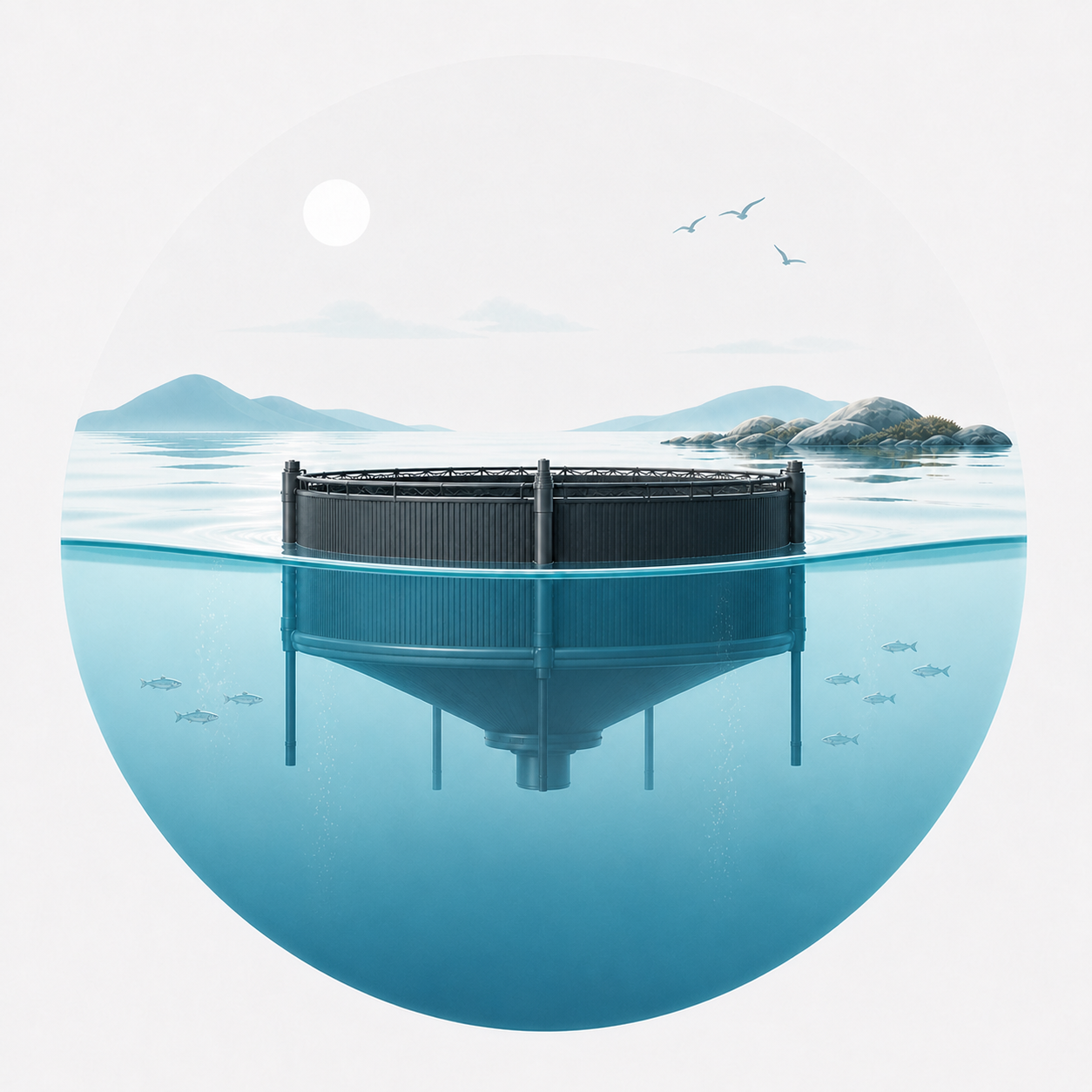

Folkemerden
En mer kontrollert vei videre for sjøbasert oppdrett. A more controlled path forward for sea-based aquaculture.
Folkemerden er utviklet for å gi oppdrettsnæringen det den trenger nå: mer kontroll - uten å gi opp sjøens fortrinn. Folkemerden is designed to give the industry what it needs now: more control - without giving up the advantages of the sea.
UtfordringenThe challenge
Hva sjøbasert oppdrett
Hva sjøbasert oppdrett
må håndtere bedre
What sea-based farming
must handle better
LakselusSea lice
Lakselus og frittsvømmende stadier finnes typisk høyest i vannsøylen, men dybdefordeling varierer med lokalitet og forhold. En tett fysisk barriere ned til 20 m er utviklet for å redusere risikoen for inntak av frittsvømmende lusestadier. Sea lice and free-swimming lice stages are typically found highest in the water column, but depth distribution varies by site and conditions. A tight physical barrier to 20 m depth is designed to reduce the risk of intake of free-swimming lice stages.
SykdomseksponeringDisease exposure
Kontrollert vanninntak kan bidra til å redusere eksponering for smittestoffer utenfra. Lukket konstruksjon gir grunnlag for bedre miljøkontroll enn åpne merder. Controlled water intake may help reduce exposure to external pathogens. A closed construction provides a better basis for environmental control than open cages.
RømmingsrisikoEscape risk
En stiv konstruksjon i hardt materiale kan redusere rømmingsrisikoen og gi grunnlag for ekstra fysisk barriere sammenlignet med duk- og notmerder. A rigid construction in hard material may reduce escape risk and provide a basis for enhanced physical containment compared to fabric and net cages.
Utslipp og slamEmissions and sludge
Den lukkede varianten er designet for oppsamling av slam og fôrrester via trakt og pumpeløsning. Semilukket variant tilpasses strømforhold og lokalitetens krav. The closed variant is designed for sludge and feed residue collection via a funnel-and-pump system. The semi-closed variant is adapted to current conditions and site requirements.
LøsningenThe solution
Termoplast.
Termoplast.
Stiv konstruksjon.
To varianter.
Thermoplastic.
Rigid construction.
Two variants.

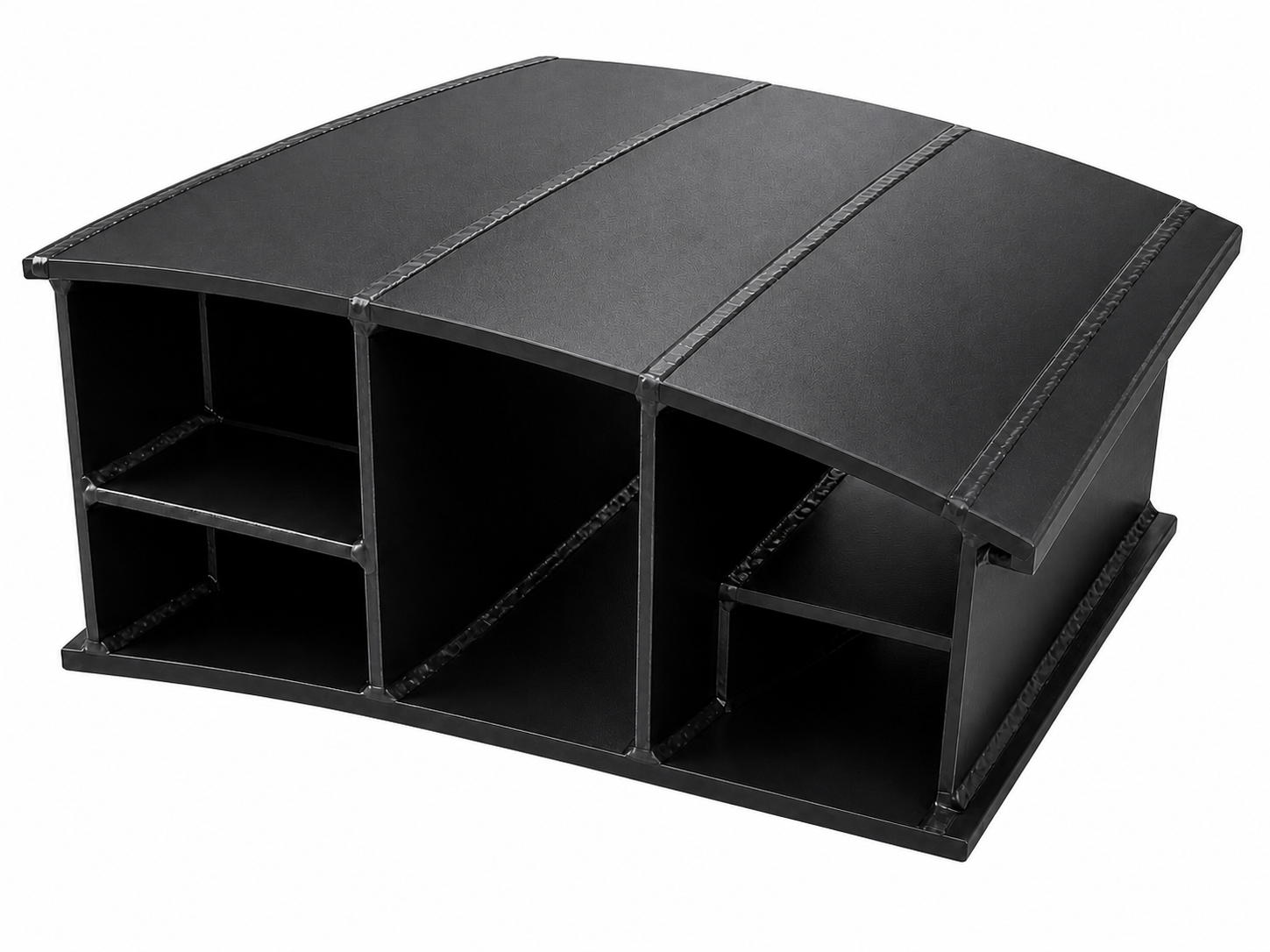

Folkemerden er en sylindrisk produksjonsenhet bygget av PE100-termoplast — utviklet for å kunne prosjekteres, sveises og kontrolleres etter relevante norske standarder. To varianter kan tilpasses lokalitet og krav. Folkemerden is a cylindrical production unit built from PE100 thermoplastic — developed to be engineerable, weldable and inspectable to relevant Norwegian standards. Two variants can be adapted to site conditions and requirements.
L

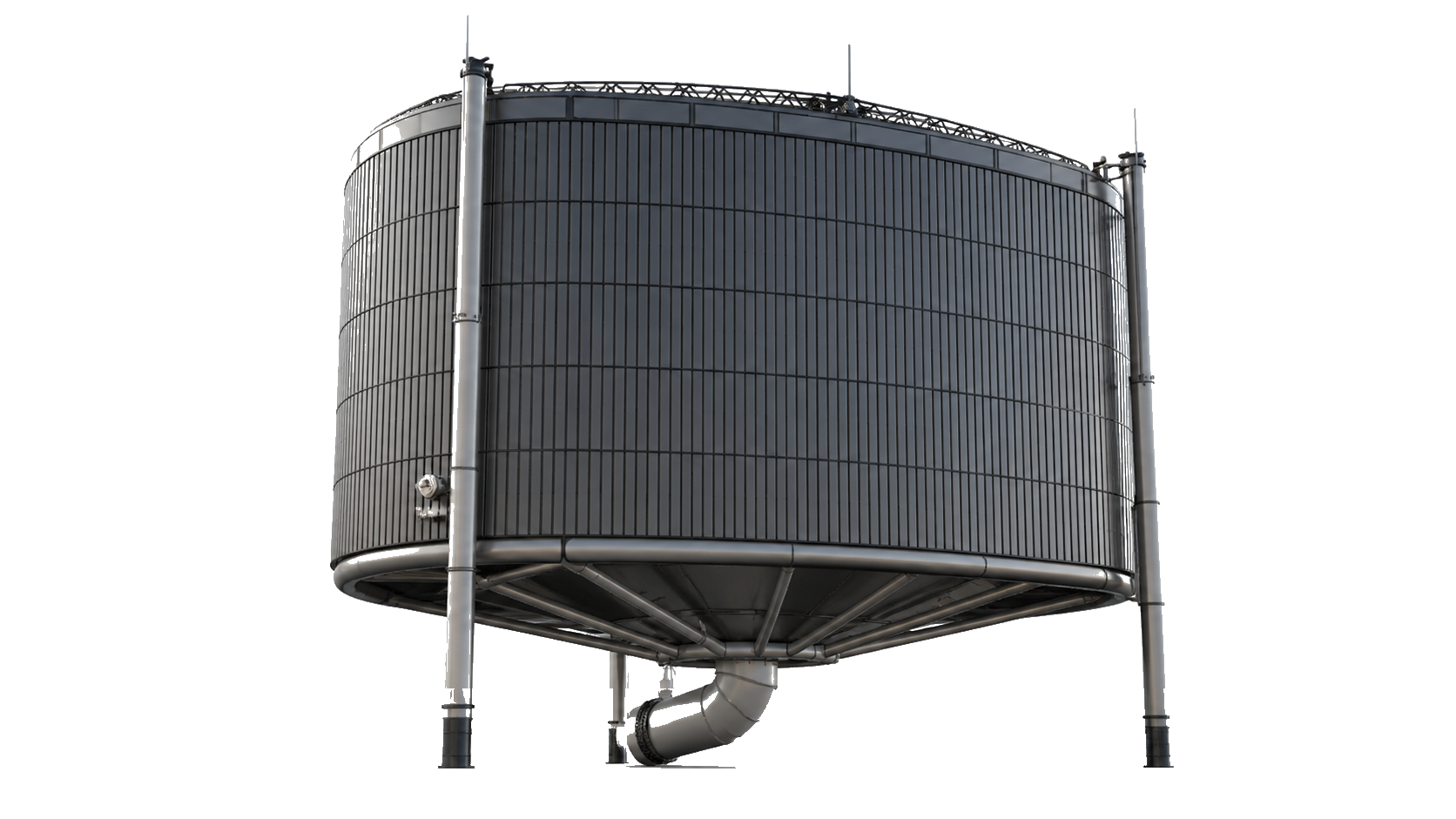

Lukket variantClosed variant

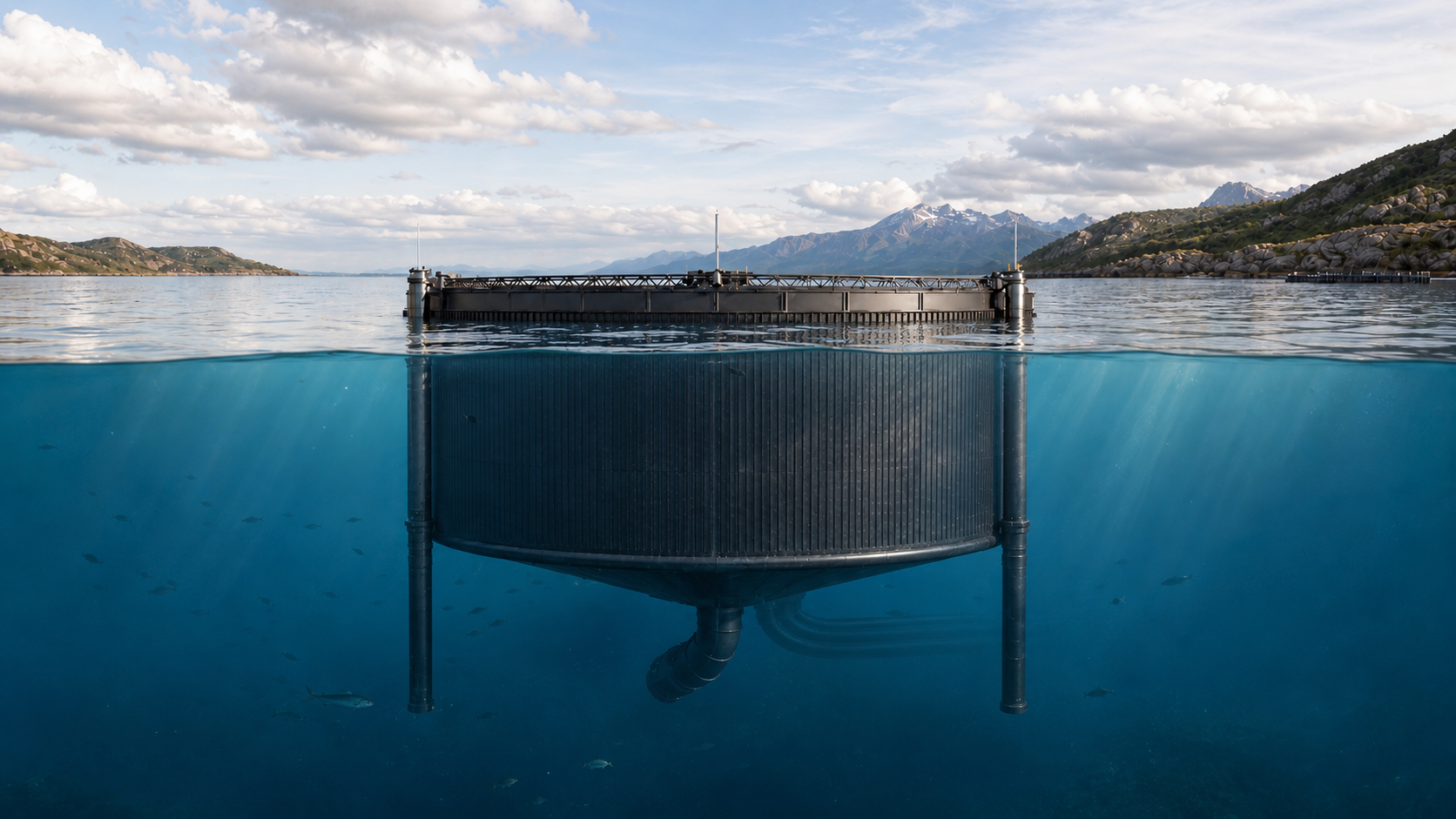

Tett bunn med slamtrakt og pumpeløsning. Kontrollert vanninntak og uttak. Designet for full slamoppsamling. Egnet for lokaliteter med krav til utslippskontroll. Sealed bottom with sludge funnel and pump. Controlled water intake and outlet. Designed for full sludge collection. Suited for sites with emission control requirements.
S
Semilukket variantSemi-closed variant
Åpner for naturlig strøm i nedre del, med nett under som kan bidra til oppsamling. Enklere drift. Tilpasses lokalitetens strømforhold og gjeldende krav. Allows natural current in the lower section, with an under-net to assist collection. Simpler operation. Adapted to site-specific current conditions and applicable requirements.
40 m
referansediameterreference diameter
22 m
referansedybdereference depth
~1 200 t
estimert biomasse per enhet
estimated biomass per unit
PE100
termoplastmaterialethermoplastic material
Kan vurderes brukt innenfor eksisterende tillatelser og biomassetak, forutsatt relevante godkjenninger og verifikasjon. Endelig dimensjonering avhenger av lokalitet, strøm og regulatoriske krav.
May be considered for use within existing permits and biomass limits, subject to relevant approvals and verification. Final dimensions depend on site conditions, currents and regulatory requirements.

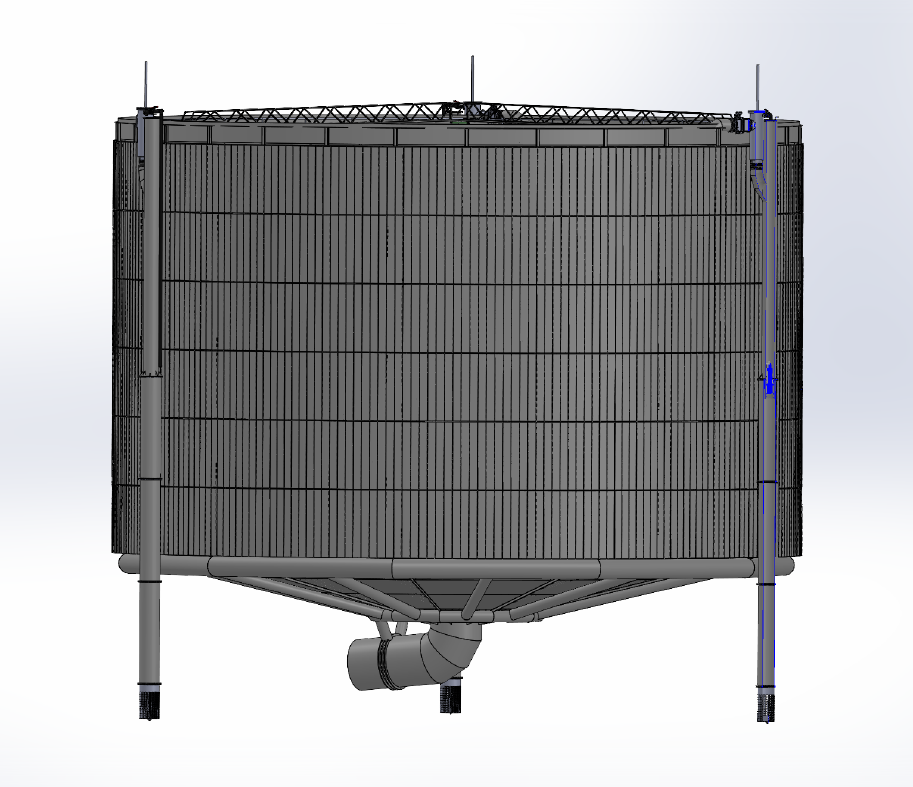

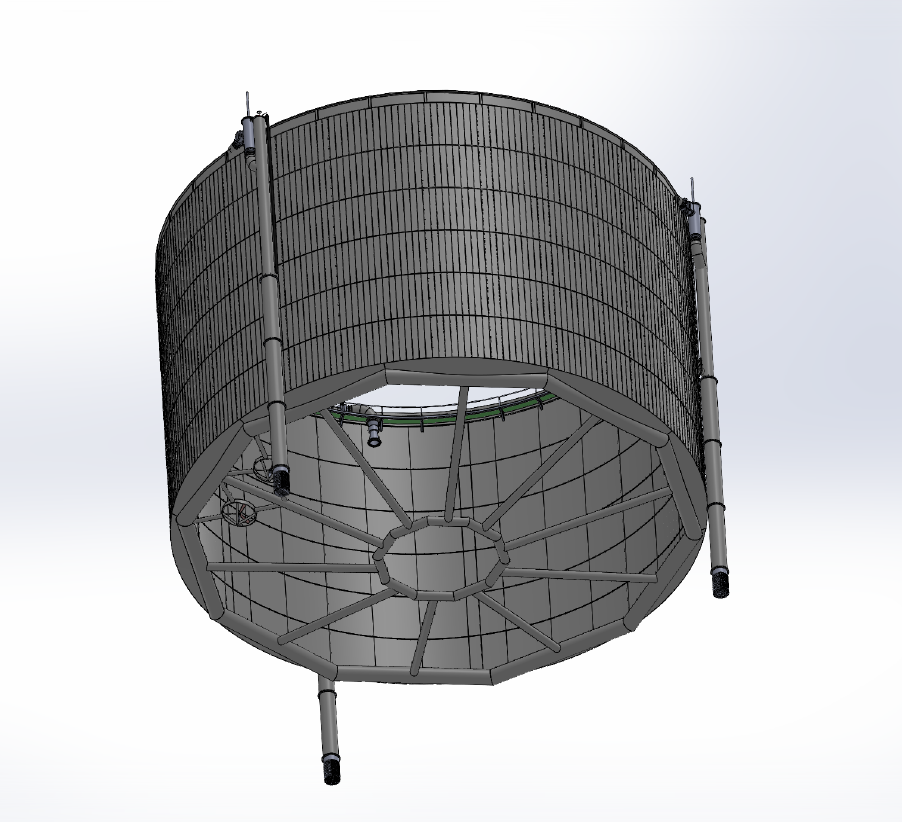

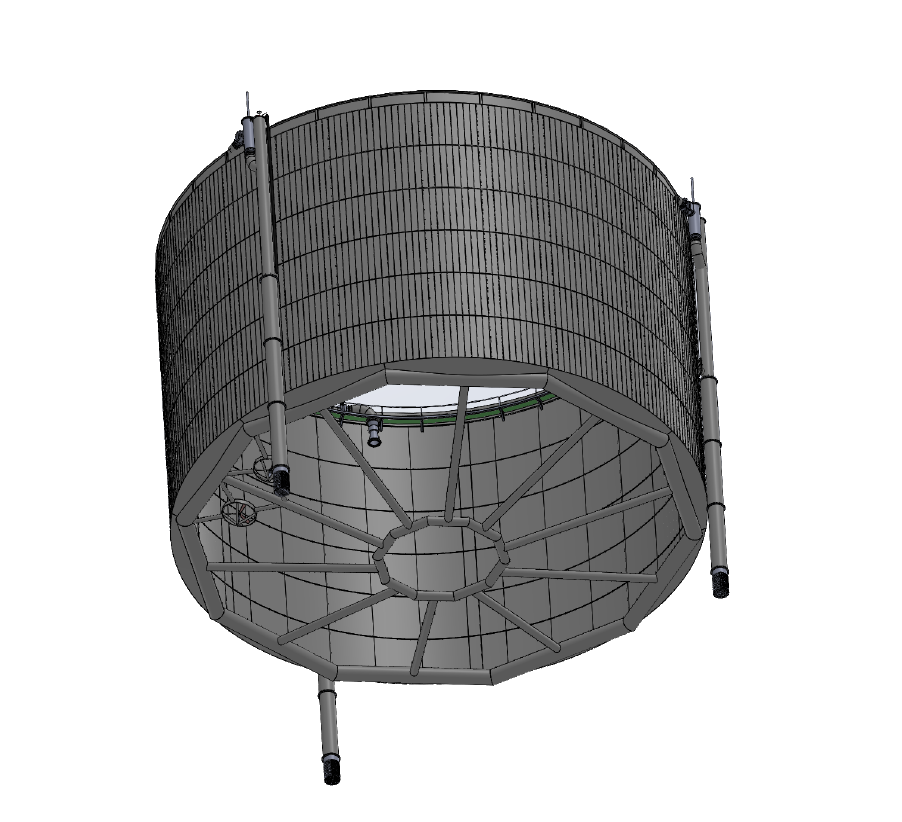

3D-modeller av lukket og semilukket variant, sett fra ulike vinkler. Referansemodell — endelig dimensjonering avhenger av lokalitet og krav. 3D models of closed and semi-closed variants from different angles. Reference model — final dimensions subject to site conditions and requirements.
Designet for dokumentasjon
Designed for documentation
Ikke bare løfter —
Ikke bare løfter —
men dokumenterbare egenskaper
Not just promises —
but documentable properties
Folkemerden skal prosjekteres, beregnes og verifiseres mot relevante krav til lukket produksjon. Målet er en konstruksjon som kombinerer industriell byggbarhet med dokumenterbare miljøegenskaper. Folkemerden is intended to be engineered, calculated and verified against relevant closed-containment requirements. The goal is a production unit combining industrial buildability with documentable environmental performance.
✓
KonseptConcept
Patentert design og teknisk grunnlag Patented design and technical basis
2
ProsjekteringEngineering
Pågår — søker industripartner In progress — seeking partner
3
Ekstern verifikasjon3rd-party verification
Uavhengig kontroll av egenskaper Independent verification of properties
4
PilotPilot
Første fullskala produksjonsenhet First full-scale production unit
5
SkaleringScale-up
Serieproduksjon og kommersiell drift Serial production and commercial operation
KostnadsposisjonCost position
En byggekostnad som kan gjøre lukket teknologi mer realistisk A construction cost that may make closed containment more realistic
Valget av termoplast er delvis motivert av ønsket om lavere konstruksjonskostnad. Interne sammenlikninger indikerer betydelig lavere konstruksjonskostnad enn flere alternative lukkede konsepter i stål og betong. The choice of thermoplastic is partly motivated by a desire for lower construction cost. Internal comparisons indicate a significantly lower construction cost than several alternative closed-containment concepts in steel and concrete.
Endelig kostnad vil avhenge av leverandør, lokalitet, dimensjoner og teknisk utstyr. Kostnadene kan forventes å reduseres ved serieproduksjon. Final cost will depend on supplier, location, dimensions and technical equipment. Costs are expected to decrease in serial production.
Referansemodell — estimert konstruksjonskostnad
Reference model — estimated construction cost
50–60
MNOK
Ekskl. teknisk utstyr (pumper, rørsystem, fôringsutstyr, overvåking m.m.). Basert på leverandørestimater. Endelig pris avhenger av spesifikasjon og lokalitet. Excl. technical equipment (pumps, piping, feeding systems, monitoring, etc.). Based on supplier estimates. Final price subject to specification and location.
~210 t
estimert PE-vektest. PE weight
~1,0
egenvekt (nær vann)density (near water)
100%
resirkulerbar PErecyclable PE
Mulig første bruksområde
Potential first use case
En trinnvis vei inn i
En trinnvis vei inn i
lukket teknologi
A stepwise path into
closed-containment technology

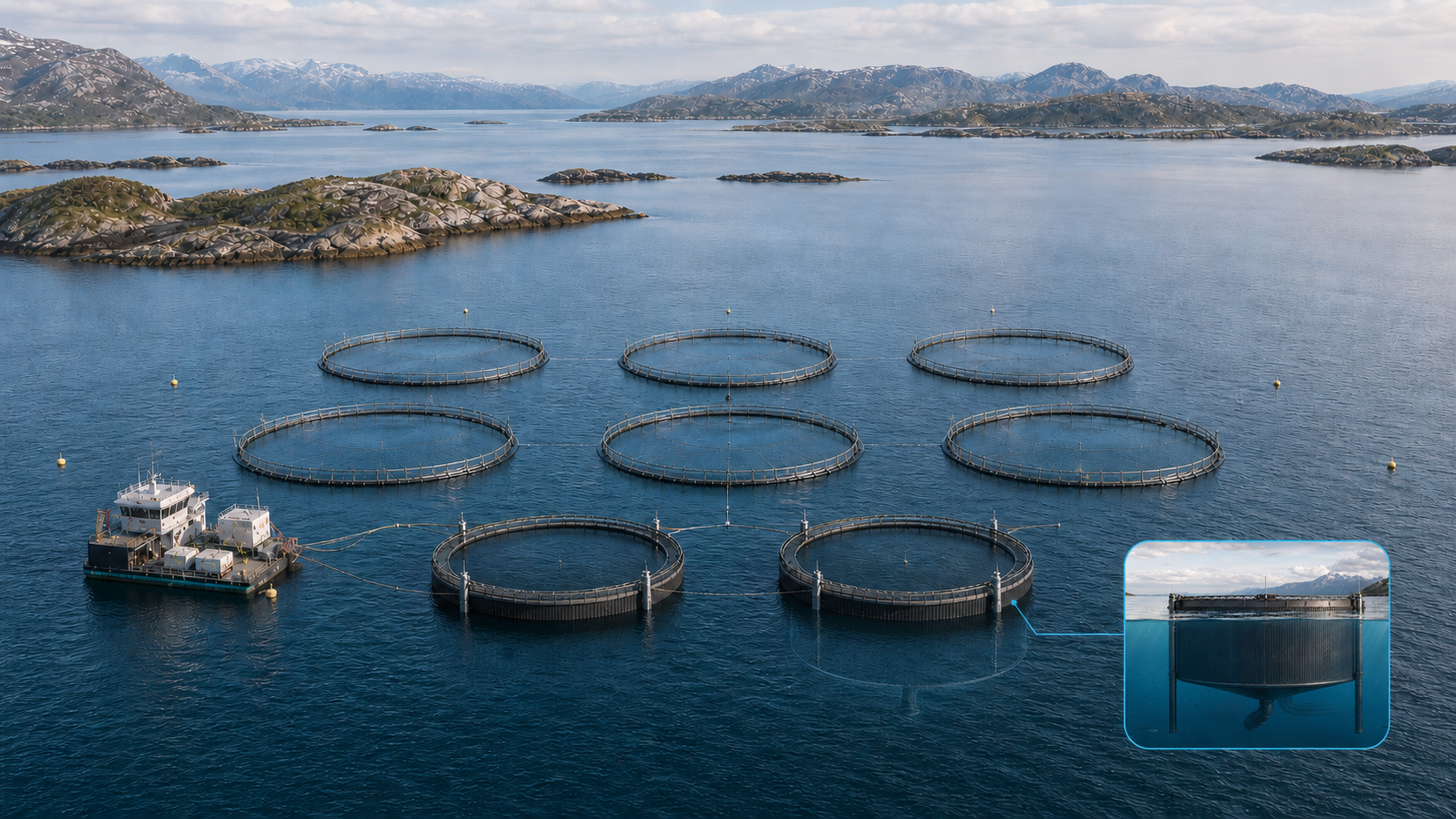

Et realistisk første bruksområde kan være lukket postsmoltproduksjon i sjø — kombinert med eksisterende produksjonsstruktur. A realistic first use case may be closed post-smolt production at sea — combined with an existing production structure.
Eksisterende anlegg beholdes Existing site retained
Notmerder for hoveddelen av produksjonen beholdes. Folkemerden tilføyes som ett element — ikke som en fullstendig ombygging fra dag én. Net cages for the main production are retained. Folkemerden is added as one element — not as a complete rebuild from day one.
Folkemerden for postsmolt Folkemerden for post-smolt
Lukkede enheter kan vurderes for produksjon av postsmolt fra ca. 1,5–2 kg i et kontrollert miljø, med redusert luseksponering i en kritisk fase. Closed units may be considered for producing post-smolt from approximately 1.5–2 kg in a controlled environment, reducing lice exposure during a critical phase.
Overføring og skalering Transfer and scale-up
Etter postsmoltfase kan fisken overføres til eksisterende produksjonsstruktur. Erfaringsgrunnlaget fra pilot kan danne basis for videre skalering. After the post-smolt phase, fish may be transferred to the existing production structure. Experience from the pilot can form the basis for further scaling.
Dette er et mulig bruksområde, ikke et dokumentert produksjonsopplegg. Endelig løsning avhenger av prosjektering, godkjenninger og partnerens eksisterende anlegg. This is a potential use case, not a documented production scheme. Final solution depends on engineering, approvals and the partner's existing facilities.
Konstruksjonsmessige fortrinn
Construction advantages
Designet for å bygges,
Designet for å bygges,
ikke bare beskrives
Designed to be built,
not just described
Egenvekt nær vannDensity close to water
PE100 har egenvekt tilnærmet lik vann, noe som forenkler styring av oppdrift og senking av konstruksjonen. PE100 has a density close to water, which simplifies buoyancy management and submersion of the structure.
Sveisbar og kontrollerbarWeldable and inspectable

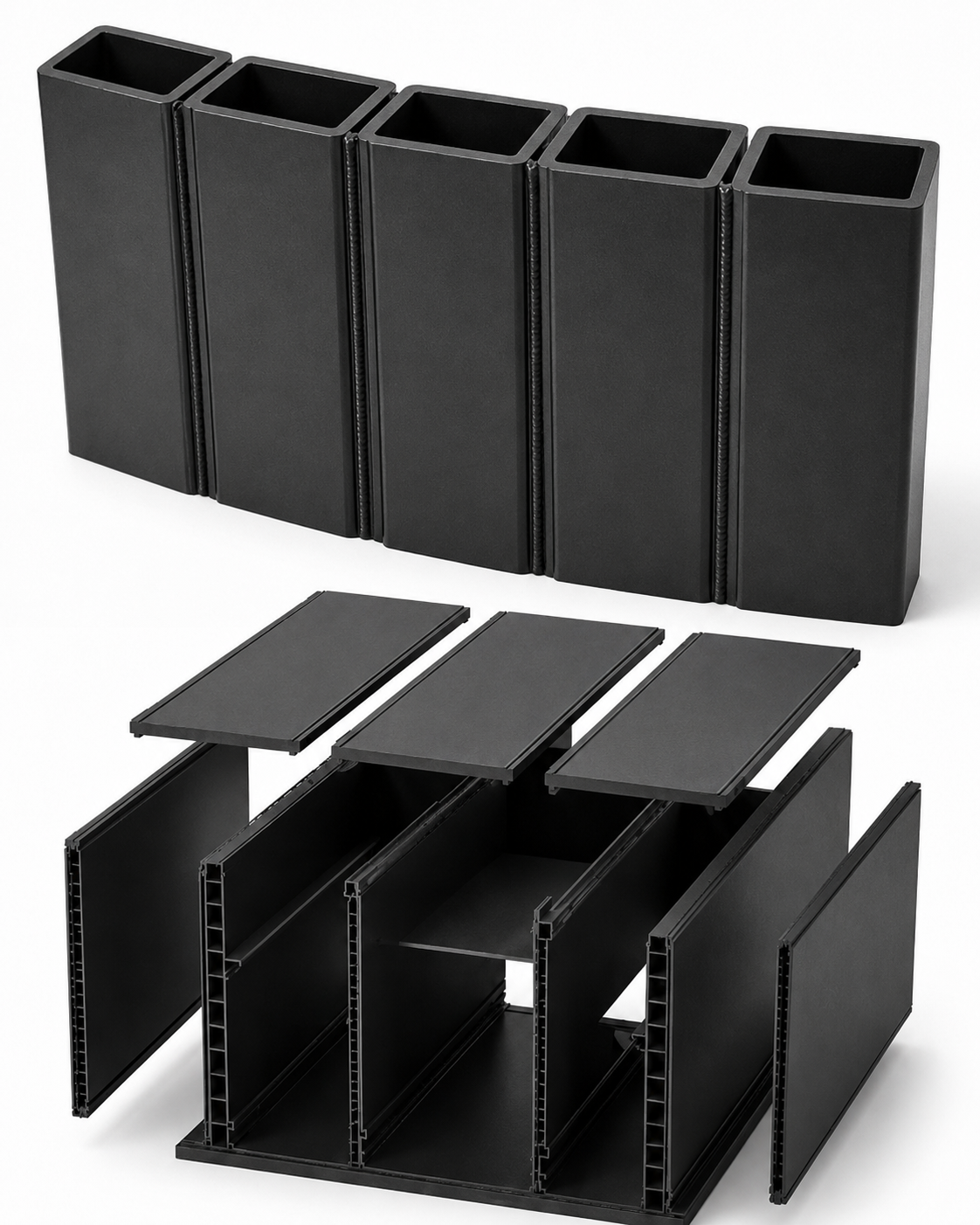

Plater og stendere sveises etter etablerte prosedyrer. Sveisefuger kan kontrolleres i henhold til Norsk Standard. Plates and frames welded to established procedures. Weld seams can be inspected per Norwegian Standard.
Færre korrosjonsutfordringerFewer corrosion challenges
Termoplast er ikke utsatt for elektrokjemisk korrosjon i sjøvann — noe som kan redusere vedlikeholdskostnader over tid. Thermoplastic is not subject to electrochemical corrosion in seawater — which may reduce maintenance costs over time.
Fleksible dimensjonerFlexible dimensions
Kan tilpasses gjeldende regelverk og lokalitetens krav. Referansemodell: 40 m diameter, 22 m dybde. Can be adapted to applicable regulations and site requirements. Reference model: 40m diameter, 22m depth.
Lokal bygging muligLocal construction possible
Konstruksjonen kan monteres nær valgt lokalitet, noe som forenkler logistikk og muliggjør bruk av lokale plastprodusenter. The structure can be assembled near the intended site, simplifying logistics and enabling use of local plastics manufacturers.
Designet for renovasjonDesigned for renovation
Planlagt for midtveis inn- og utsetting med sveiseinspeksjon. Mulig designlevetid opp mot 50 år. Planned for mid-life retrieval with weld inspection and redeployment. Possible design lifespan of up to 50 years.
Integrerer kjent utstyrIntegrates known equipment
Utviklet for å kunne integrere prøvet teknisk utstyr fra etablerte leverandører innen pumper, vannhåndtering og biologisk overvåking. Developed to integrate proven technical equipment from established suppliers in pumping, water management and biological monitoring.
Resirkulerbart materialeRecyclable material
Polyetylen kan i utgangspunktet resirkuleres og gjenbrukes ved endt levetid — positivt i et livsløpsperspektiv. Polyethylene can in principle be recycled and reused at end of life — positive from a lifecycle perspective.
Om Havklu ASAbout Havklu AS
Patentert konsept
Patentert konsept
med industriell forhistorie
Patented concept
with industrial history
Havklu AS eier patentet bak Folkemerden. Konseptet er utviklet av sivilingeniør Olav Klungreseth, med utgangspunkt i mer enn ti års arbeid med store produksjonsenheter for sjøbasert oppdrett. Havklu AS owns the patent behind Folkemerden. The concept was developed by civil engineer Olav Klungreseth, building on more than ten years of work with large production units for sea-based aquaculture.
Forgjengeren, Hydra-tanken/Storbåtsegga, fikk fire statlige utviklingskonsesjoner og ble bygget i stål. Folkemerden viderefører prinsippene i en enklere og mer kostnadseffektiv konstruksjon i termoplast. The predecessor, the Hydra-tank/Storbåtsegga, received four government development concessions and was built in steel. Folkemerden carries forward the principles in a simpler and more cost-effective thermoplastic construction.
Patent 347371
4 statlige utviklingskonsesjoner (forgjenger)
4 gov. development concessions (predecessor)
10+ år i utvikling10+ years in development
Bli vår partnerBecome our partner
Havklu søker industriell partner for prosjektering, verifikasjon og første pilot Havklu is seeking an industrial partner for engineering, verification and first pilot
Vi ser etter oppdrettsselskaper, industri- og produksjonspartnere eller strategiske investorer som ønsker å bidra til å ta Folkemerden fra patentert konsept til første fullskala enhet. We are looking for aquaculture companies, industrial and production partners, or strategic investors who want to help take Folkemerden from patented concept to first full-scale unit.
KontaktContact
Ta kontakt med Havklu Get in touch with Havklu
Vi svarer på henvendelser fra oppdrettsselskaper, investorer og potensielle partnere. We respond to enquiries from aquaculture companies, investors and potential partners.
Olav Klungreseth
Sivilingeniør — Styreleder, Havklu AS
Civil engineer — Chairman, Havklu AS
Personopplysninger du deler i kontakt med Havklu AS brukes kun til å besvare din henvendelse, i tråd med gjeldende personvernlovgivning. Personal data shared when contacting Havklu AS is used only to respond to your enquiry, in accordance with applicable data protection legislation.
